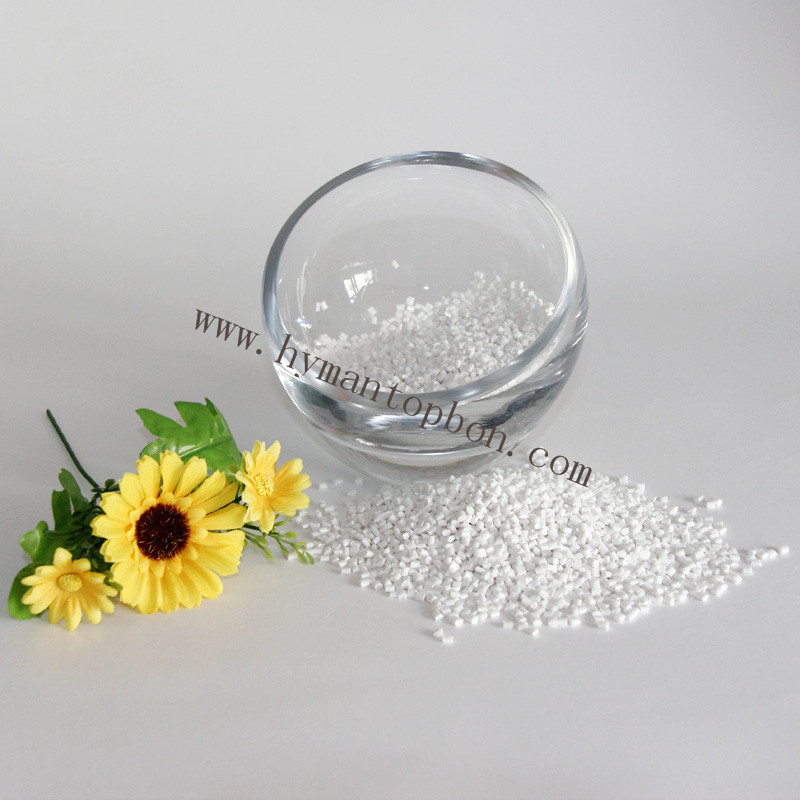

ASA樹脂也稱AAS樹脂,是由丙烯腈(A)、苯乙烯(S)和丙烯酸酯(A)組成的三元接枝共聚物,與ABS相比,由于引入不含雙鍵的丙烯酸酯橡膠取代了丁二烯橡膠,因而耐候性有了本質的改善,比ABS高出10倍左右,其他力學性能、加工性能、電絕緣性,耐化學品性與ABS相似。此外,ASA著色性良好,由于樹脂本身耐候性優異,可以染成各種鮮艷顏色而不易褪色。用ASA樹脂加工的制品,不用噴漆涂裝、電鍍等表面防護,可直接在戶外使用,在日光下暴曬9~15個月,沖擊強度和伸長率幾乎沒有下降,顏色也幾乎沒有變化。
性能項目
試驗條件
測試方法
數據單位
測試數據
基本性能
熔體流動速率
220℃/10KG/S
ASTM D-1238
g/10min
14.60
吸水率
/
ASTM D-570
%
0.30
折射率
ASTM D-542
總透光率
ASTM D-1003
物理性能
比重
ASTM D-792
1.08
收縮率
ASTM D-955
0.002-0.004
機械性能
抗撓強度
ASTM D-790
Kg/cm2
1120
洛氏硬度
ASTM D-785
M scale
98
抗拉強度
ASTM D-638
660
彎曲彈性率
7
拉伸強度
46
缺口沖擊強度
ASTM D-256
Kj/m2
19
熱性能
維卡軟化點
ASTM D-1525
℃
97
熱變形溫度
不退火
ASTM D-648
83
退火
87
燃燒性能
UL94
CLASS
HB
使用說明:
1.使用前先進行烘干處理。
2.可以同其他牌號的ASA樹脂共混造粒使用。
3.可以同其他牌號的AS樹脂造粒使用。
4.可以同PC材料共混造粒使用。
5.可以同ABS樹脂共混造粒使用。
6.可以同PVC樹脂共混造粒使用。

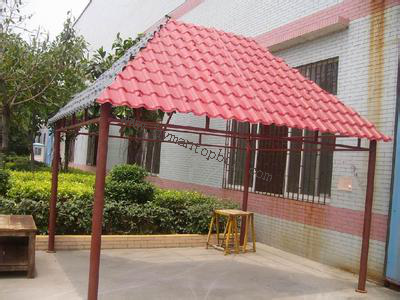

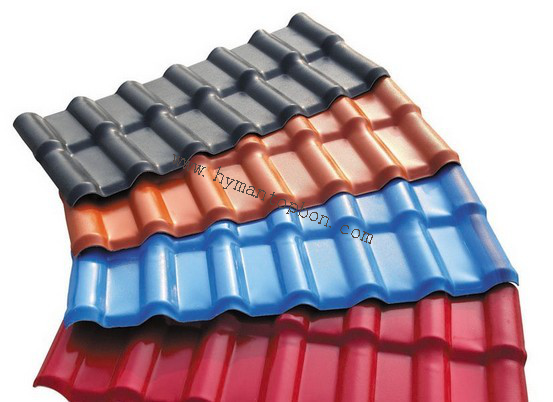

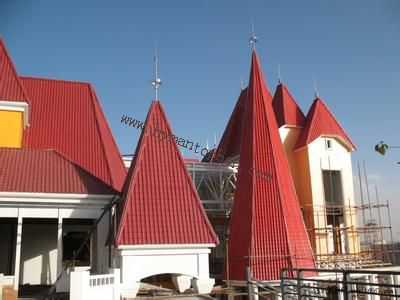

產品應用:
